⚡️ Curso Internacional
Diseño de Sistemas de Puesta a Tierra
📌 Durante el curso accederás a:
📖 Normas y criterios técnicos internacionales
💻 Software profesional para diseño de SPT
🎥 Clases grabadas paso a paso
📝 Actividades y trabajo autónomo guiado
✅ Evaluaciones prácticas
📊 Presentaciones y material visual
📂 Plantillas listas para usar
📚 Información y recursos adicionales
💻 Modalidad Virtual - Clases en Vivo
🌐 MODALIDAD:
Nuestro curso se imparte en modalidad virtual, brindándote la flexibilidad de aprender desde cualquier lugar con conexión a internet. Las clases en vivo te permitirán interactuar en tiempo real con el instructor y otros participantes, garantizando una experiencia de aprendizaje dinámica e inmersiva.
📌 A través de nuestra plataforma, podrás:
- ✅ Participar en sesiones interactivas con preguntas y respuestas.
- 📚 Acceder a materiales de estudio digitales actualizados.
- 🛠️ Realizar prácticas con software especializado.
- 💬 Recibir retroalimentación inmediata y resolver dudas en directo.
⏱️ DURACIÓN:
⏱️ El curso de Diseño de Sistemas de Puesta a Tierra para Sistemas Eléctricos tiene una duración total de 24 horas, distribuidas en sesiones estructuradas para un aprendizaje progresivo y efectivo.
📚 Las clases están organizadas en módulos que facilitan la comprensión y aplicación de los contenidos, asegurando una experiencia de aprendizaje integral.
📆 FECHAS DEL CURSO:
El Curso de Diseño de Sistemas de Puesta a Tierra para Sistemas Eléctricos inicia el lunes 2 de febrero de 2026 y se desarrollará durante dos semanas, organizadas de la siguiente manera:
🗓️ Semana 1: del lunes 2 al jueves 5 de febrero
🗓️ Semana 2: del lunes 9 al jueves 12 de febrero
🕜 HORARIO INTERNACIONAL:
06:00 – 08:30 PM – México (CDMX), El Salvador, Honduras, Guatemala, Nicaragua, Costa Rica.
07:00 – 09:30 PM – Perú, Colombia, Ecuador, Panamá, República Dominicana.
08:00 – 10:30 PM – Bolivia, Paraguay, Venezuela.
09:00 – 11:30 PM – Argentina, Uruguay, Chile (Santiago).
📚 ¡Conéctate en el horario correspondiente a tu país y aprovecha esta oportunidad de capacitación profesional sin fronteras!
🎓👷♀️👷♂️ DIRIGIDO A:
Este curso está diseñado para:
👨🎓 Estudiantes de ingeniería y carreras afines que buscan ampliar sus conocimientos sobre sistemas de puesta a tierra.
👩🏫 Docentes que desean actualizarse en normativas, metodologías y herramientas modernas.
⚙️ Profesionales del sector eléctrico, incluyendo técnicos de mantenimiento e instaladores, que necesitan aplicar soluciones seguras y eficientes en sus proyectos.
🔬 Investigadores interesados en el análisis y optimización de sistemas de puesta a tierra.
💡 Público en general que quiera adquirir conocimientos técnicos esenciales sobre seguridad eléctrica.
📈 NIVEL DEL CURSO:
Este programa, alineado con el temario del Ministerio de Trabajo, está estructurado en un nivel 📊 Básico – Intermedio, ofreciendo una formación completa tanto para quienes inician en el área ⚡ como para quienes desean fortalecer y ampliar sus conocimientos.
📘 Durante el desarrollo del curso, aprenderás a:
⚙️ Comprender los principios y fundamentos de la puesta a tierra.
🌍 Aplicar normativas nacionales e internacionales.
🧮 Emplear metodologías de diseño y herramientas de cálculo.
📉 Analizar resistencia de tierra, tensiones de paso y de contacto.
🧱 Seleccionar materiales adecuados y verificar el cumplimiento normativo.
📏 NORMAS APLICABLES:
Se estudiarán y aplicarán las principales normativas internacionales que rigen el diseño, cálculo y análisis de sistemas de puesta a tierra:
- 📘 IEEE 80-2013 — Guía para la seguridad en el diseño de sistemas de puesta a tierra en subestaciones eléctricas.
- 📗 IEEE 81-2012 — Procedimientos recomendados para la medición de resistividad del suelo y resistencia de puesta a tierra.
- 📙 IEEE 142-2007 — Prácticas recomendadas para sistemas de puesta a tierra en instalaciones industriales y comerciales.
- 📕 NEC (National Electrical Code) — Código eléctrico nacional de los Estados Unidos.
- 🌍 IEC (International Electrotechnical Commission) — Normas internacionales para la seguridad eléctrica y compatibilidad electromagnética.
- 📑 Otras normativas: Se incluirán estándares adicionales relevantes según la región o el tipo de instalación eléctrica.
💎 INVERSIÓN:
💳 FORMAS DE PAGO:
- 💰 PayPal
- 💵 Western Union (Red Activa)
- Binance (Criptoactivos)
- 🟡 Banco Pichincha
- 🔵 Banco Guayaquil
- ⚪ Banco del Pacífico
- 🟢 Cooperativa JEP
💬 CONTACTO:
- 📲 WhatsApp: +593 98 363 3961
- 📧 Correo electrónico: [email protected]
📊 INCLUYE:
🎥 Acceso a clases grabadas y materiales exclusivos
📚 Material de estudio completo: presentaciones, normativas, libros y plantillas profesionales

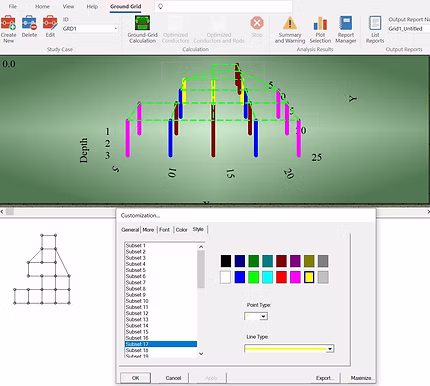

💻 Software especializado: IPI2Win, ETAP, ERICO y más
📱 Aplicación móvil para el diseño de sistemas de puesta a tierra
🧩 Además:
- 📖 Normas
- 💻 Software
- 🎥 Clases grabadas
- 📝 Trabajo autónomo
- ✅ Evaluaciones
- 📊 Presentaciones
- 📂 Plantillas
- 📚 Información adicional
📌 PLANTILLAS PRACTICAS ✅
Como parte del curso, recibirás plantillas exclusivas creadas para agilizar el cálculo y diseño de sistemas de puesta a tierra, basadas en normativas internacionales y estudios técnicos especializados:

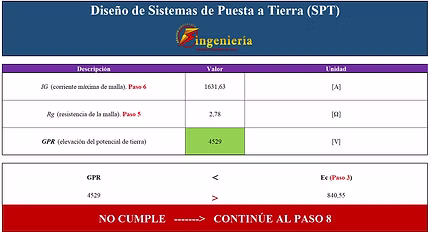

💠 Plantilla #1: Cálculo de resistencia de puesta a tierra mediante las ecuaciones de Sverak.
⚙️ Plantilla #2: Aplicación de las ecuaciones de Dwight, Schwarz y artículos científicos desarrollados por el docente, orientados a optimizar el diseño.

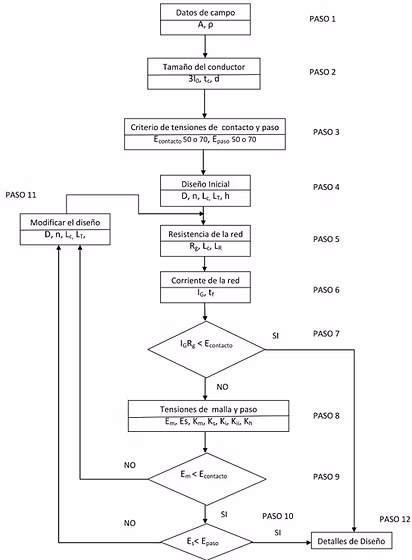

📘 Plantilla #3: 12 Pasos de Diseño de Sistemas de Puesta a Tierra según el estándar IEEE 80-2013, asegurando un proceso estructurado y eficiente.
📝 CONFIRMACIÓN DE INSCRIPCIÓN:
Para completar tu inscripción, sigue estos pasos:
1️⃣ Envía tu comprobante de pago a:
- 📲 WhatsApp: +593 98 363 3961
- 📧 Correo electrónico: [email protected]
2️⃣ Registra tus datos personales en el siguiente formulario: 🌐 Ingreso de datos
🔹 Una vez verificado tu pago, confirmaremos tu inscripción y te enviaremos las instrucciones de acceso al aula virtual.
📱 PLATAFORMA DEL CURSO:
Las clases en vivo se impartirán a través de Microsoft Teams, una plataforma intuitiva y accesible que te permitirá conectarte desde cualquier dispositivo.
- ✅ Acceso flexible: Ingresa desde tu navegador web, aplicación de escritorio o celular.
- ✅ Sin complicaciones: No necesitas crear una cuenta, solo sigue el enlace de acceso.
- ✅ Interacción en tiempo real: Participa en clases dinámicas, haz preguntas y comparte experiencias con el instructor y otros participantes.
📚 TEMARIO DEL CURSO 📕
A continuación, se presenta el temario, estructurado en módulos para garantizar un aprendizaje progresivo y efectivo.
✨ El contenido está basado en las disposiciones del Ministerio de Trabajo de Ecuador y, cuando sea posible, se ampliarán los temas para ofrecer una comprensión más profunda y aplicada.
MÓDULO 1️⃣: Fundamentos de los Sistemas de Puesta a Tierra (SPT)
En este módulo inicial, descubrirás los fundamentos esenciales de los SPT, su importancia y las herramientas que te permitirán diseñar sistemas seguros y eficientes.
🌐 Normativas y estándares internacionales aplicables al diseño y seguridad.
📚 Artículos científicos y estudios relevantes en puesta a tierra.
🛡️ Importancia de los SPT en la seguridad y funcionamiento de las instalaciones.

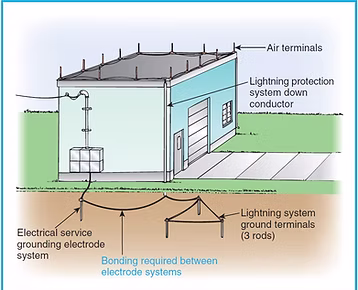

🔧 Elementos esenciales que componen un sistema de puesta a tierra.
🎯 Objetivos principales y su aplicación práctica.
📊 Plantillas de diseño para cálculos rápidos y optimización del sistema.
📱 Aplicación móvil para facilitar el diseño de SPT.
🚀 Con este módulo establecerás la base sólida para comprender y aplicar todos los conceptos clave del curso.
MÓDULO 2️⃣: Equipos de Medición en Sistemas de Puesta a Tierra
En este módulo, se analizarán los principales equipos utilizados para la medición de la resistividad del suelo y la resistencia de puesta a tierra.
🧪 Telurómetro: Importancia en la medición de resistencias.
🔧 Componentes de un telurómetro: Elementos esenciales y su función.
📈 Modelos y marcas: Comparación de equipos disponibles en el mercado.
📝 Métodos de medición: Técnicas y procedimientos recomendados.
🌍 Mediciones en campo: Prácticas para obtener resultados precisos.
🖐️ Pinza de puesta a tierra: Uso, ventajas y diferencias con el telurómetro.
📊 Modelos y marcas de pinzas: Equipos comerciales y su desempeño.
⚙️ Mediciones en campo con pinza: Procedimientos y análisis de resultados.
🚀 Al finalizar este módulo, tendrás el conocimiento completo para manejar equipos de medición con confianza y precisión.
MÓDULO 3️⃣: Resistividad del Suelo y Métodos de Medición
En este módulo, aprenderás sobre la resistividad del suelo. Su impacto en los sistemas de puesta a tierra. Y los métodos de medición siguiendo las normativas internacionales IEEE 80 e IEEE 81. También se abordará el procesamiento de datos y su aplicación en software especializado.

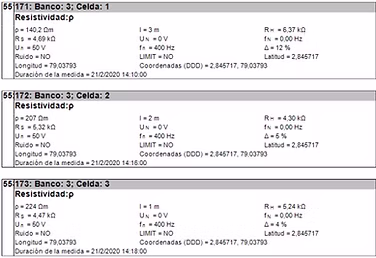

- 🌱 Conceptos fundamentales de resistividad: Definición y factores que influyen en el suelo.
- 🌍 Resistividad aparente del suelo: Importancia en el diseño de sistemas de puesta a tierra.
- 📐 Métodos de medición según IEEE 80 e IEEE 81: Técnicas recomendadas para análisis en campo.
- 🛠️ Información geológica y muestras de suelo: Interpretación de datos para un diseño óptimo.
🔹 Variaciones de métodos de medición:
- Método de tres puntos (profundidad).
- Método de cuatro puntos: aplicaciones y beneficios.
- Arreglo Wenner: espaciado igual para medición de resistividad.
- Arreglo Schlumberger: espaciado desigual para estudios más profundos.
- 📌 Recomendaciones y consideraciones: Factores clave para obtener resultados precisos.
- 📸 Registro fotográfico y video de mediciones en campo: Documentación completa.
- 💻 Procesamiento de datos: Interpretación y análisis de resultados.
- 📊 Ejemplos prácticos: Aplicaciones en estudios reales.
- 📝 Elaboración de informes: Presentación estructurada de los resultados.
- ⚡ Ingreso de datos de resistividad en ETAP: Uso del software para análisis y simulación.
🚀 Con este módulo tendrás una base sólida para medir e interpretar la resistividad del suelo. Un factor clave en el diseño eficiente de sistemas de puesta a tierra.
MÓDULO 4️⃣: Modelamiento e Interpretación del Suelo
En este módulo, aprenderás a interpretar y modelar el suelo según su resistividad ⚡. Aplicando los métodos establecidos en el estándar IEEE 80. Descubrirás cómo distintos modelos de suelo impactan en el diseño de sistemas de puesta a tierra 🌱. Además, aprenderás a usar software especializado para optimizar tus diseños 💻.
- 🌍 Suelo uniforme: Consideraciones y aplicaciones.
- 🌾 Suelos no uniformes: Variaciones y factores a tener en cuenta.
- 🏔️ Modelo de dos capas: Aplicaciones y análisis general.
- 📊 Método gráfico de Sunde: Interpretación visual de resistividad del suelo.
- 🛠️ Modelo de suelos multicapa: Evaluación en terrenos complejos.
- 💡 Ejemplos prácticos: Aplicación de modelos en escenarios reales.
- 📸 Registros de datos de campo: Procedimientos para recopilar y analizar información.
- 🖥️ Modelamiento con datos reales: Aplicación práctica de mediciones obtenidas en campo.
- ⚡ Uso de software especializado: Implementación en herramientas digitales para optimización del diseño.
🚀 Al finalizar este módulo, comprenderás cómo la resistividad del suelo influye en la eficiencia de los sistemas de puesta a tierra y cómo modelar correctamente el terreno para obtener resultados precisos y confiables 📊⚡.
MÓDULO 5️⃣: Resistencia de Puesta a Tierra y Métodos de Medición
En este módulo, se explorarán los fundamentos de la resistencia de puesta a tierra ⚡. Se revisarán los valores de referencia establecidos en normativas internacionales. Y se estudiarán los diferentes métodos de medición aplicables 📊.
- 💡 Conceptos fundamentales de resistencia de puesta a tierra: Definición, importancia y aplicaciones.
- 📏 Valores de referencia para sistemas de puesta a tierra: Límites recomendados en distintos entornos.
- 🛠️ Métodos de medición según normativas IEEE y EN 62305-1:
- 🔹 Método de dos puntos: Técnica básica para medición.

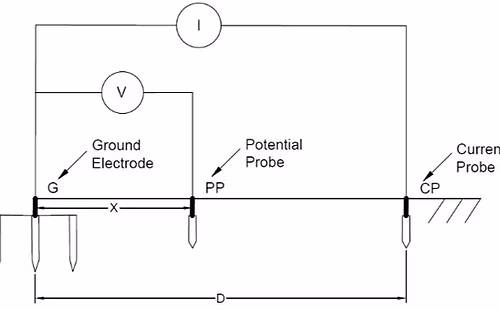

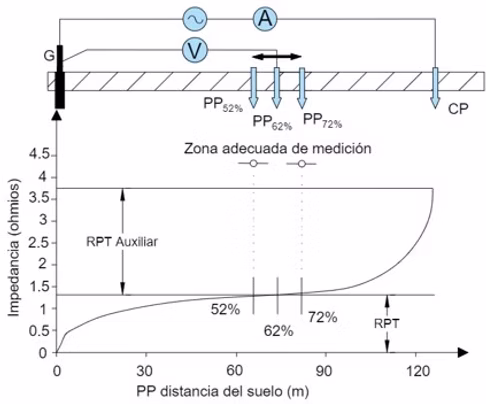

- 🔹 Método de caída de potencial (FOP – 62%): Procedimiento detallado y aplicación.

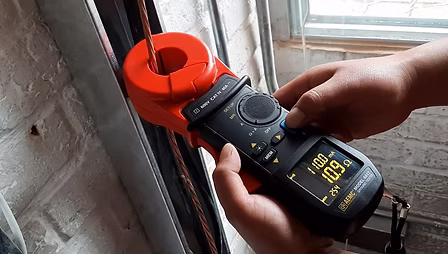

- 🔹 Medición con abrazadera: Beneficios y consideraciones.
- 🔹 Método de impulsión (EN 62305-1): Evaluación de resistencia con impulsos.
- ⚙️ Equipos de medición: Comparación de herramientas utilizadas en campo.
- 📌 Factores que influyen en los resultados: Variables a considerar para obtener valores precisos.
- ✅ Recomendaciones y consideraciones para medición: Buenas prácticas para minimizar errores.
- 📸 Registro fotográfico y video de mediciones en campo: Documentación de pruebas para análisis posterior.
- 💻 Procesamiento de datos: Interpretación y validación de resultados obtenidos.
- 📊 Ejemplos prácticos: Aplicaciones en proyectos reales.
- 🖥️ Uso de software especializado: Implementación de herramientas digitales para análisis y simulación.
🚀 Este módulo brindará el conocimiento y las herramientas necesarias para realizar mediciones de resistencia de puesta a tierra de manera eficiente. Asegurando la confiabilidad de los resultados en proyectos eléctricos ⚡📊.
MÓDULO 6️⃣: Diseño y Simulación de Mallas de Puesta a Tierra Simples
Este módulo proporciona los fundamentos para el diseño y análisis de mallas de puesta a tierra simples ⚡. Se aplicarán normativas IEEE y herramientas especializadas para su validación y optimización 💻.

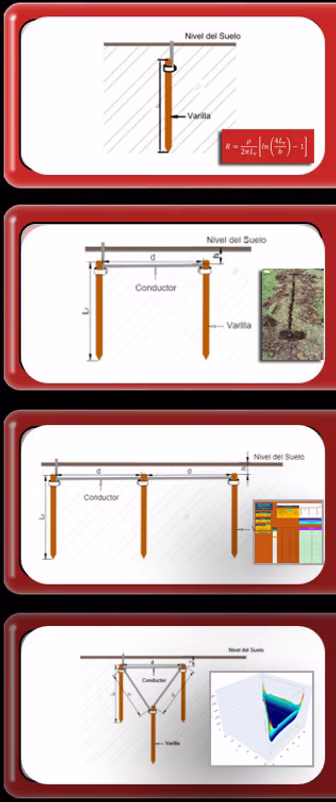

- 🔹 Formulación según IEEE: Diseño y disposición de configuraciones básicas para sistemas de puesta a tierra.
- 📍 Una varilla en disposición vertical.
- 📍 Dos varillas en paralelo.
- 📍 Tres varillas en paralelo.
- 📍 Malla triangular.
- 📸 Mediciones en campo: Registro fotográfico y video de pruebas para documentación y análisis técnico.
- 💻 Procesamiento de datos: Interpretación de mediciones, validación de resultados y ajustes de diseño.
- 🛠️ Casos prácticos: Aplicaciones en proyectos reales para fortalecer la comprensión y aplicación del diseño.
- 🖥️ Uso de software especializado: Implementación de herramientas digitales para simulación y optimización de mallas.
🚀 Con este módulo, podrás diseñar y analizar mallas de puesta a tierra simples con precisión y confianza, aplicando normativa y herramientas modernas ⚡💻.
MÓDULO 7️⃣: Diseño y Simulación de Mallas de Puesta a Tierra - Fórmula General

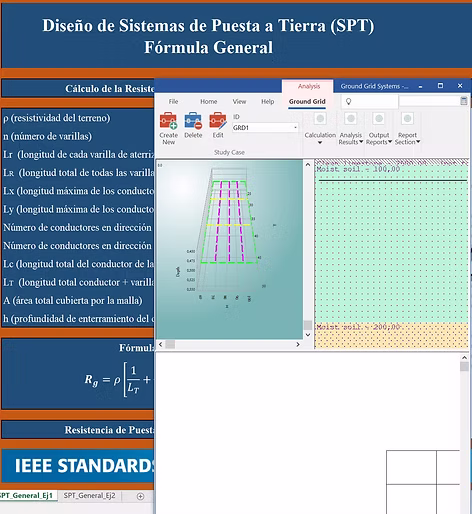

En este módulo, se aplicará la Fórmula General de Severak para el diseño de mallas de puesta a tierra ⚡. Se seguirán los lineamientos de la normativa IEEE. Se explorarán distintas configuraciones y se compararán los resultados mediante software especializado 💻.
- 🔹 Formulación según normativa IEEE:
- 📍 Diseño de mallas de puesta a tierra con varillas.
- 📍 Diseño de mallas de puesta a tierra sin varillas.
- 🛠️ Ejercicios prácticos: Aplicación de la metodología en mallas complejas utilizando nuestra plantilla de diseño #1.
- 🖥️ Uso de software especializado: Simulación y comparación de resultados para validar el diseño.
🚀 Con este módulo, podrás aplicar la Fórmula General de Severak para diseñar mallas de puesta a tierra de manera precisa y profesional ⚡💻.
MÓDULO 8️⃣: Diseño y Simulación de Mallas de Puesta a Tierra - Ecuaciones de Schwarz
En este módulo, se estudiará el diseño de mallas de puesta a tierra aplicando las ecuaciones de Schwarz ⚡. A diferencia de la fórmula simplificada de Severak, estas ecuaciones consideran parámetros adicionales como el calibre del conductor y el diámetro de las varillas, permitiendo una evaluación más precisa. Todo el proceso se desarrollará conforme a la normativa IEEE 💻.
- 🔹 Formulación según normativa IEEE:
- 📍 Diseño de mallas cuadradas.
- 📍 Diseño de mallas rectangulares.
- 🛠️ Ejercicios prácticos: Desarrollo y análisis de mallas complejas utilizando nuestra plantilla de diseño #2.
- 🖥️ Uso de software especializado: Simulación y comparación de resultados para optimizar y validar el diseño.
🚀 Con este módulo, podrás aplicar las ecuaciones de Schwarz para diseñar mallas de puesta a tierra de manera precisa y profesional ⚡💻.
MÓDULO 9️⃣: Material de Baja Resistividad (LRM)
En este módulo, se analizarán los Materiales de Baja Resistividad (LRM) ⚡ y su impacto en la mejora del desempeño de las mallas de puesta a tierra. Se explorarán sus tipos, métodos de implementación y comparaciones de efectividad con sistemas sin LRM 💻.

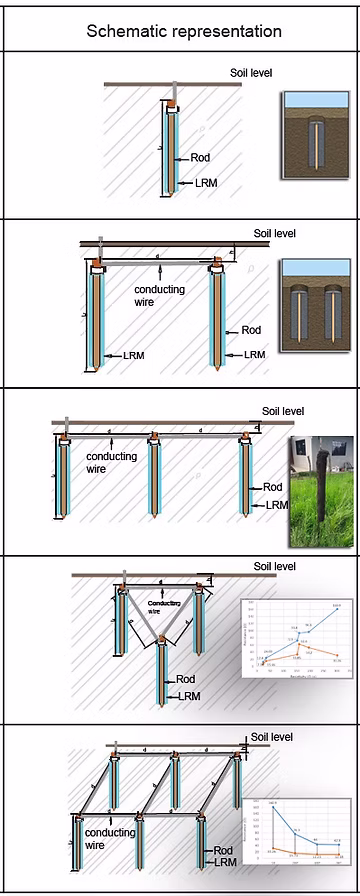

- 🔹 Tipos de LRM: Características y aplicaciones en sistemas de puesta a tierra.
- 🛠️ Métodos de implementación: Técnicas de construcción para la correcta aplicación de LRM en campo.
- 📸 Registro fotográfico de implementaciones en campo: Documentación visual para análisis y validación de pruebas.
- 📊 Procesamiento de datos: Evaluación de la efectividad del LRM mediante comparación con mallas sin este material.
- ✅ Consideraciones y recomendaciones: Buenas prácticas para su implementación y medición de la Resistencia de Puesta a Tierra.
- 📑 Revisión de la plantilla #2: Aplicación práctica de LRM en el diseño de mallas.

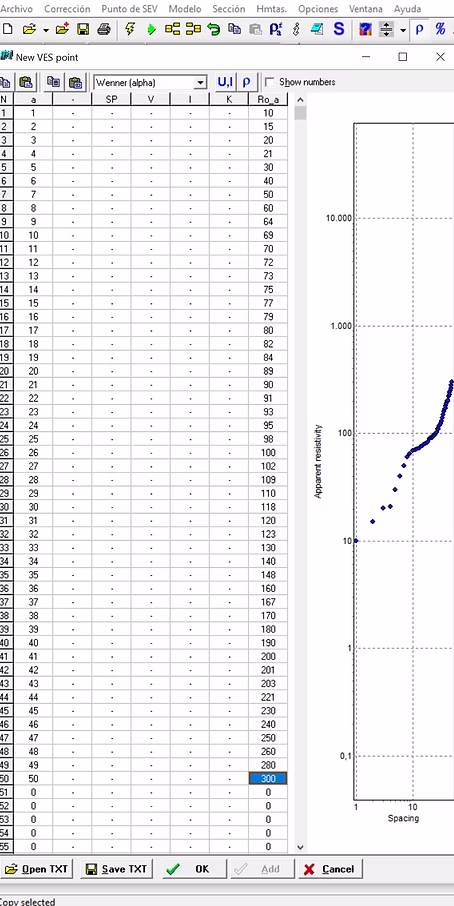

- 🖥️ Simulación con software especializado: Análisis del comportamiento del LRM en sistemas de puesta a tierra mediante herramientas digitales.
🚀 Con este módulo, aprenderás a aplicar los Materiales de Baja Resistividad para optimizar el rendimiento de las mallas de puesta a tierra ⚡💻.
MÓDULO 🔟: Pasos para el Diseño de un Sistema de Puesta a Tierra
En este módulo, se detallan los pasos clave para el diseño de un Sistema de Puesta a Tierra (SPT) ⚡. Se sigue un enfoque sistemático basado en normativas internacionales. Se abordan desde la evaluación inicial del terreno hasta la optimización del diseño final, garantizando seguridad y eficiencia en la instalación 💻.

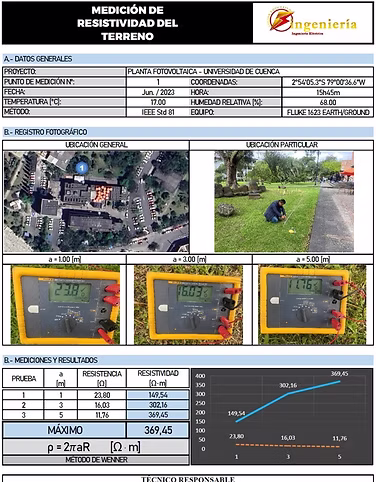

- 📍 PASO 1: Determinación del área de instalación y medición de la resistividad del suelo.
- 📏 PASO 2: Selección del tamaño del conductor adecuado para la malla.
- ⚡ PASO 3: Cálculo de voltajes de toque y paso tolerables por el cuerpo humano.
- 📝 PASO 4: Elaboración del diseño inicial de la malla de puesta a tierra.
- 📊 PASO 5: Cálculo de la resistencia a tierra de la malla.
- 🔌 PASO 6: Determinación de la corriente máxima que circulará por la malla.
- ✔️ PASO 7: Verificación de que el GPR sea menor que el voltaje de contacto tolerable.
- ⚙️ PASO 8: Cálculo de voltajes de malla y paso reales.

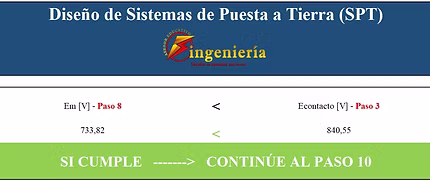

- ✅ PASO 9: Verificación del cumplimiento del voltaje de toque.
- 🔋 PASO 10: Verificación del cumplimiento del voltaje de paso.
- 🚀 PASO 11: Optimización del diseño.
- 📑 PASO 12: Detalles finales del diseño, documentación y preparación para implementación.
🛠️ Ejemplos prácticos: Aplicación de los conceptos mediante la Plantilla #3.
🖥️ Simulación en software especializado: Comparación de resultados con los cálculos teóricos.
🚀 Este módulo proporciona una metodología estructurada para diseñar SPT seguros y eficientes ⚡. Incluye herramientas prácticas para su implementación y validación 💻.
🌀 MÓDULO 11 (Adicional): Diseño y Simulación de Mallas Irregulares ⚡💻
En este módulo, se explorará el diseño y simulación de mallas de Puesta a Tierra Irregulares ⚡. Se utilizará el Método de Elementos Finitos (FEM), una técnica avanzada que permite modelar geometrías complejas que no pueden ser abordadas mediante la formulación estándar de la normativa IEEE 80 💻.

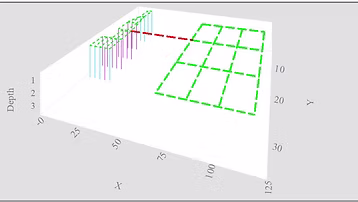

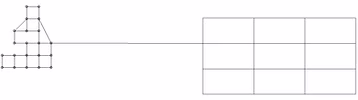

- 🔹 Modelado de mallas irregulares: Análisis de configuraciones no convencionales.
- 📐 Importación desde AutoCAD: Carga y procesamiento de diseños de mallas de Puesta a Tierra para su posterior simulación.
- 🖥️ Simulación y análisis: Uso de software especializado para evaluar el comportamiento eléctrico de las mallas irregulares.
- 📊 Comparación de resultados: Evaluación de la efectividad del diseño frente a métodos tradicionales.
🚀 Este módulo proporciona herramientas avanzadas para diseñar y optimizar SPT con geometrías complejas, garantizando precisión y seguridad en su implementación ⚡💻.
📗📘 MATERIAL ACADÉMICO DEL CURSO 📙📒
Tendrás acceso a todos los materiales relacionados con el programa a través de nuestra plataforma de aprendizaje en línea 💻. Todo el contenido estará disponible en formato digital, para que puedas consultarlo en cualquier momento ⏰.
🎥 Clases grabadas:
Las clases en vivo serán grabadas y almacenadas en nuestra plataforma, permitiéndote acceder a ellas cuando lo necesites. ⚠️ Estas grabaciones solo podrán visualizarse en línea, sin posibilidad de descarga total o parcial en dispositivos.
🔒 Uso exclusivo:
El material y los videos son de uso exclusivo para los participantes del programa. Para proteger los derechos de propiedad intelectual, queda estrictamente prohibida la descarga, reproducción, copia o distribución, ya sea total o parcial. FSINGENIERÍA es el titular de los derechos sobre el contenido y podrá tomar las medidas legales necesarias en caso de incumplimiento ⚖️.
💻📚 Software, Normativas, Libros y Más
Accede a software, normativas, libros y otros recursos esenciales ⚡. Podrás descargar los instaladores de los distintos programas utilizados en el curso, junto con normativas IEEE, libros, informes y todo lo necesario para complementar tu aprendizaje 📘📑.

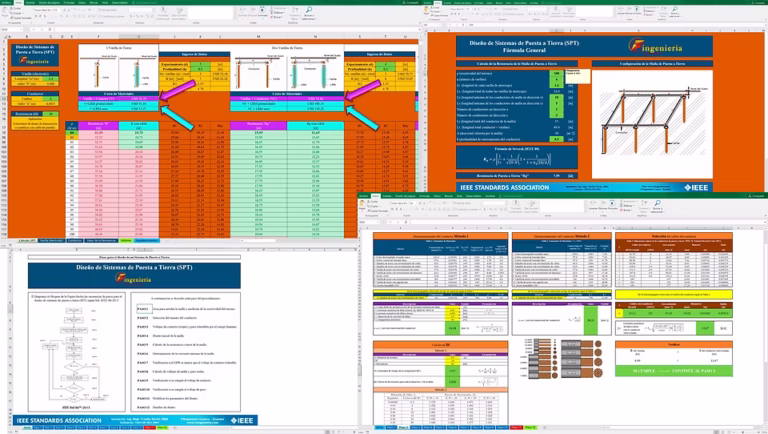

📝📊 Plantillas de Diseño de Sistemas de Puesta a Tierra
Te compartimos tres plantillas que te facilitarán la creación de la malla de puesta a tierra para tu proyecto ⚡. Ten en cuenta que algunas celdas con datos y logotipos están protegidas 🔒 y no pueden modificarse, para resguardar la propiedad intelectual.
☁️🎥 Presentaciones y Grabaciones de Clases
☁️🎥 Presentaciones y grabaciones de clases disponibles en la nube de forma permanente. Podrás acceder a ellas en cualquier momento y visualizarlas desde tu celular o computadora con total comodidad 💻📱.
Inscripción al Curso de Diseño de Sistemas de Puesta a Tierra (SPT)
El Curso de Diseño de Sistemas de Puesta a Tierra (SPT) de FSIngeniería inicia el 📅 2 de febrero de 2026.
Completa el siguiente formulario para reservar tu cupo y acceder al 30% de descuento por inscripción anticipada.
Nos comunicaremos contigo por WhatsApp y correo electrónico para confirmar la modalidad, horarios y los pasos para asegurar tu inscripción.
